LoRa网关

一.产品特点:

  • 透明传输,快速组网;
  • 高灵敏度,远距离通信可靠采用军用通信系统的LoRa调制技术设计,对信号进行频谱扩宽处理,可获得超过-148dBm的接收灵敏度,解决小数据量在复杂环境中的远距通信问题。
  • 支持本地RS232串口通讯方式.

  • 支持多种协议标准:不仅内嵌自组网透明传输协议、抄表协议(水表、气表、热表),还针对LoRa联盟集成了CLAA协议和LoRaWAN协议。

  • 一键轻松自组网:具备完善的入网、退网、信道划分、节点管理和白名单等功能外,组网过程简化为一键操作,让用户配置网络更加便捷。26个频段自动却换,有效避免同频干扰,在自组网模式下,Lora组网透传可自动判断现场的信道使用情况,选择空闲、干净、可靠信道进行组网通信,有效避免同频段干扰。

  •   高EMC防护等级

二.产品概述

2.1 产品简介

      LoRa网关一款工业级LoRa组网透传产品带透传功能的工业级低功耗无线模块,其频率覆盖范围从400MHz 到 525MHz使用超低功耗MCU 来搭载 SX1278 收发器,SX1278 采用源自军用战术通信系统的 LoRa 调制技术设计,完美解决了小数据量在低功耗复杂环境中的超远距离通信问题LoRa网关内嵌自组网透明传输协议,支持用户一键自组网,并且提供LinkWAN协议、CLAA协议以及LoRaWAN协议,用户无需在协议上花费大量时间

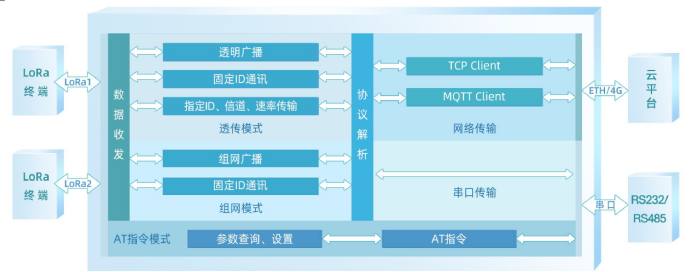

2.2 功能介绍

2.3技术参数

技术参数

指  标

辅助电源

AC220V/50Hz

通信

RS232(用户)

4800bps、9600bps、19200bps、115200bps(默认)

Lora无线通信

无线:传输速率600bps,1200bps,2500bps,4500bps, 7500bps, 12000bps(对应扩频因子7~12)

Lora无线参数

工作频段

435MHz(可根据用户要求更改)

传输距离

空旷时传输距离:300米

安全性

工频耐压:4000Vac/60秒 输入与天线座之间

环境

工作温度:-25℃~+65℃,储存温度:-35~+60℃

相对湿度:5%~95% 不结露,海拔高度:≤2000m

三.配置工具

  1. 下载配置工具,并进行安装。

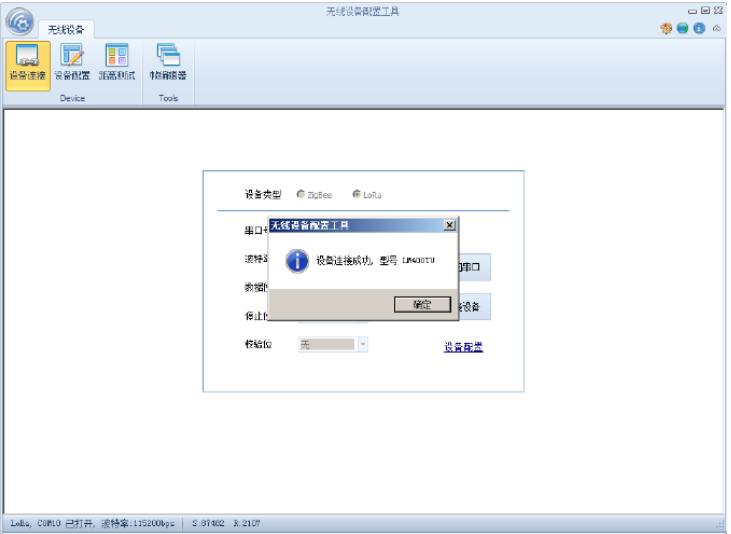

  2. 使用2LoRa网关进行配置 ,通过USB转串口工具连接电脑,并安装驱动,在电脑上将出现USB转串口的设备。用户通过该配置工具可以方便地对LoRa网关的运行参数进行配置。图形配置工具实现的是LoRa网关永久配置协议,用户可通过图形配置工具也可通过串口发送永久配置命令实现对LoRa网关永久参数的图形配置工具配置的步骤如下:1).打开配置工具,选择连接LoRa网关的串口,设备类型选择LoRa,串口参数按照LoRa网关配置的串口参数设置(LoRa网关出厂的默认参数是波特是1152008位数据位、1位停止位、无校验),点击【打开串口】,然后点击【连接设备】,提示设备连接成功,如图1所示。



                                                           图1连接设备

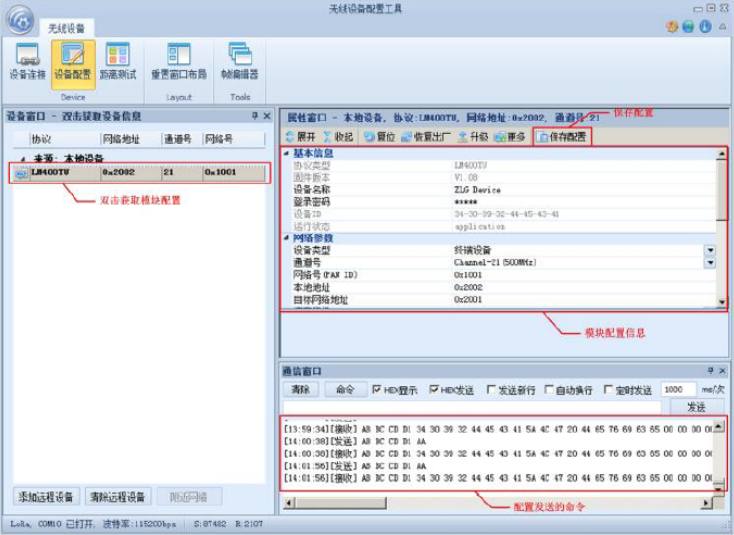

            2).选择【设备配置】页面,可查看到设备的配置信息,通过双击左边的【本地设备】列表,可重新获取模块的配置信息,根据实际应用修改模块的参数后,点击【保存配置】即完成LoRa网关的配置,如图2所示。

 图2模块配置页面

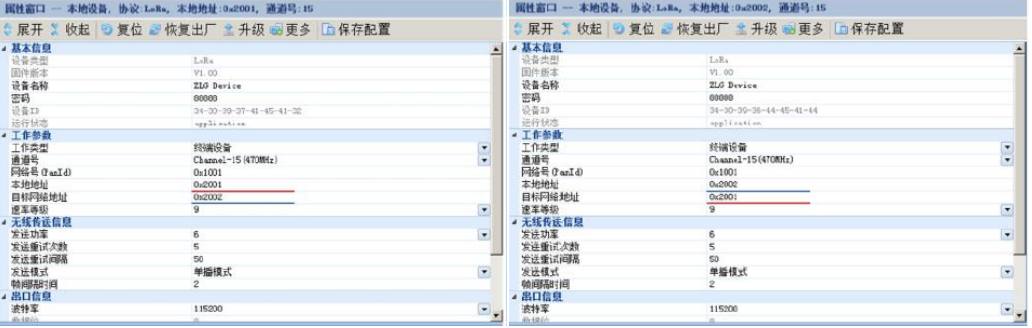

  1. 数据传输示例把两LoRa网关的本地网络地址和目标网络地址交叉设置,其他参数保持相同,LoRa网关相互间就能透明收发数据,配置LoRa网关参数如图3所示。



3模块配置

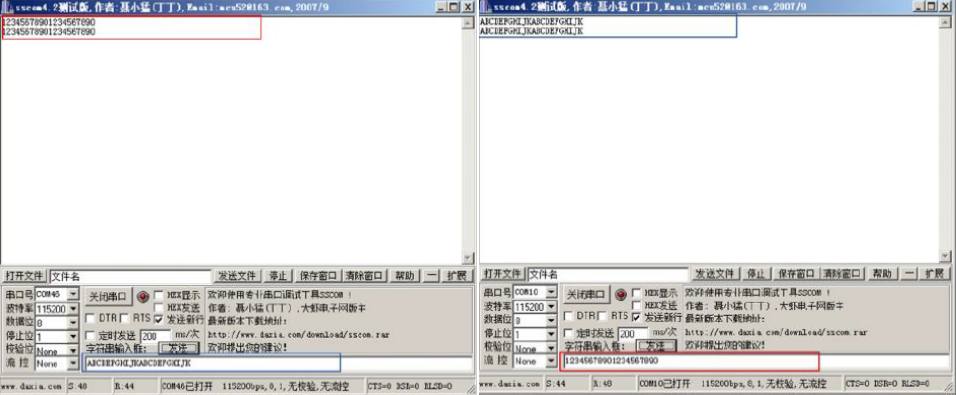

         两LoRa网关配置好后,使用串口调试助手,LoRa网关相互间就能透明收发数据,如图4所示。



4 模块透明传输数据

四.实际应用领域

无线远程抄表方案

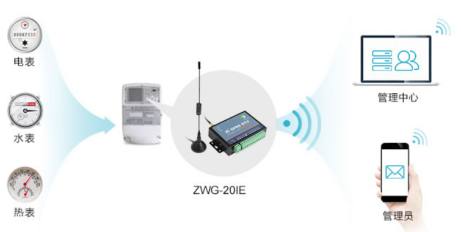

       LoRa无线抄表系统由无线电力集中器和无线电表(内置 LoRa 模块)组成,集中器通过GPRS 无线网络和 Internet 公网最终将数据送到管理工作站,系统结构如下图所示。各个节点电表的数据,通过无线传输到集中器,再由集中器上传到管理工作站,可以大大降低抄表成本。



       LoRa方案的优势在于节点和集中器之间是通过局域网组网连接,后续运营成本较低。劣势在于如果节点数较多或覆盖范围较大的情况下,需要使用LoRa网关来作为集中器,而LoRa网关通常价格较高,在单网关覆盖范围无法满足需求的时候,往往需要布多个网关。

       针对此劣势,推出了新的解决方案——LoRaNET协议。使用LoRaNET协议可以使LoRa网关、LoRa模块之间像ZigBee一样路由级连,大大增加了单网关的覆盖范围,降低使用成本。
